Корректура карт схем и пособий

Корректура карт и пособий для плавания по Беломорско-Онежскому бассейну:

Тома 4 Атласа ЕГС печати 2005 года.

Навигационных карт на Онежское озеро: 23040, 23041, 23042, 23043, 25061, 25062, 25063, 25065, 25080, 25081, 25082, 25086, 25090, 25091, 25092, 25093, 25094, 25097, 28097.

Книги 2001 (Огни и знаки Онежского озера) 2007 года издания.

Книги 1001 (Лоция Онежского озера) 1999 года издания.

Перечисленная корректура составлена на 1 марта 2009 года.

I. Корректура

Тома 4 Атласа ЕГС печати 2005 года

Страница 6.

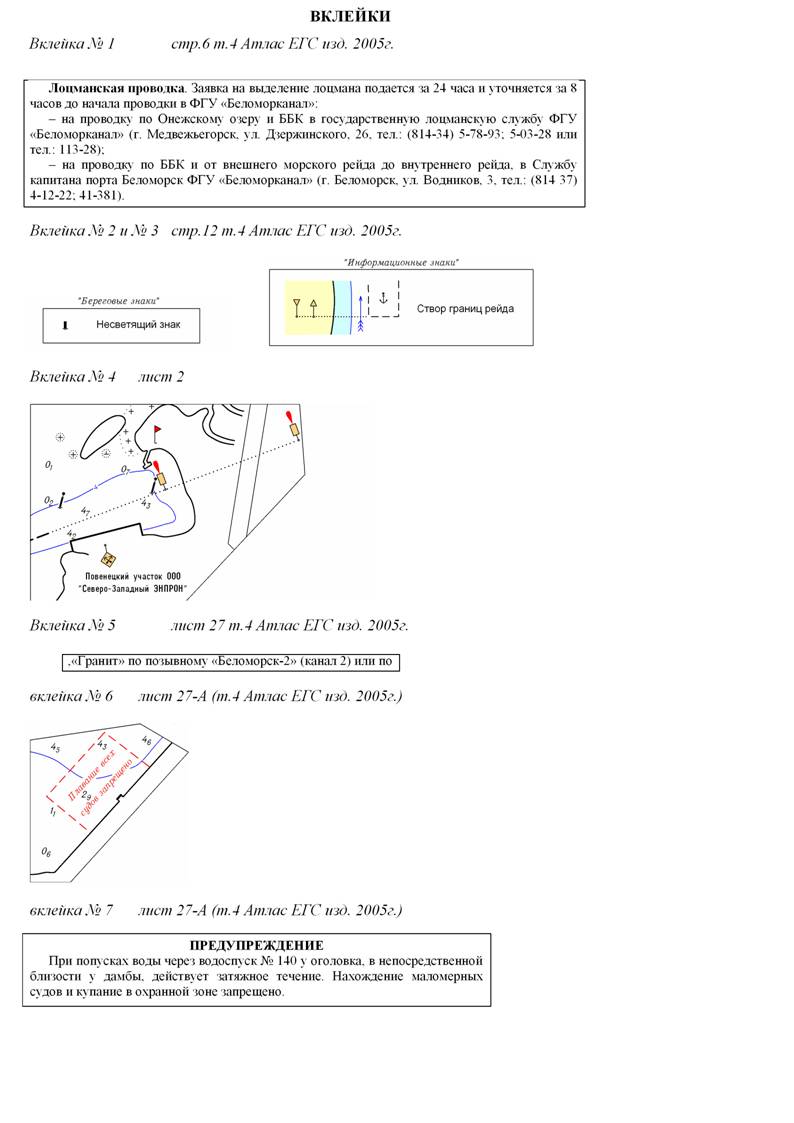

Раздел «Лоцманская проводка» откорректировать прилагаемой вклейкой №1.

Страница 12.

В правой половине листа под заголовком «Условные обозначения» поместить вклейки №2 и №3.

Лист - 2.

Причал «Повенецкого участка Северо-Западного «ЭНПРОН» откорректировать прилагаемой вклейкой № 4.

Лист - 4.

1. 1127,93 км – белая и красная вехи упразднены.

2. 1130,85 км – белая веха напротив буя № 28 упразднена.

Лист – 6.

1146,95 км – буй № 51 упразднен. На его штатное место выставлена белая веха.

Лист – 7.

1147,7 км. Знак «Расхождение и обгон запрещены!» (на правом берегу) упразднен.

Лист – 14.

1. 1198,3 км. Белая и красная парные вехи упразднены.

2. 1199,1 км – буй № 127 переставлен на 1197,75 км в 40 м от оси судового хода.

Лист – 15.

1. 1199,1 км – буй № 127 переставлен на 1197,75 км в 40 м от оси судового хода.

2. т/х «Шлюзовой-112» поднят и убран с судового хода. На 1220,1 км упразднить условные обозначение затонувшего судна, буя отдельной опасности и надписи Пр(2) и ПП.

Лоцийные сведения к Листу – 15.

В названии «НАДВОИЦКИЙ ПОРТ…» зачеркнуть «…ООО «ОНЕЖСКАЯ СТИВИДОРНАЯ КОМПАНИЯ»».

Лист – 16.

В названии «НАДВОИЦКИЙ ПОРТ…» зачеркнуть «…ООО «ОНЕЖСКАЯ СТИВИДОРНАЯ КОМПАНИЯ»».

Лист – 20.

1288,15 км- буй № 221 упразднен. На его штатное место выставлена белая веха.

Лист – 27.

В правой верхней половине листа в тексте под заголовком «МОСТ» номер телефона 5-36-98 исправить на 4-12-22. Ниже на 1 строку после слова «Кама-Р» поместить вклейку № 5.

Лист – 27-А.

На 1333,7 км у правого берега нанести охранную зону водоспуска № 140. Откорректировать прилагаемыми вклейками № 6 и №7.

Лист – 28

В тексте под заголовком «БЕЛОМОРСКИЙ МОРСКОЙ ПОРТ» зачеркнуть «(грузовой участок Надвоицкого порта) ООО «Онежская стивидорная компания» ОАО «Беломорско-Онежское пароходство»», далее по тексту.

II. Корректура

навигационных карт и пособий на Онежское озеро

Карты 25065 и 23040

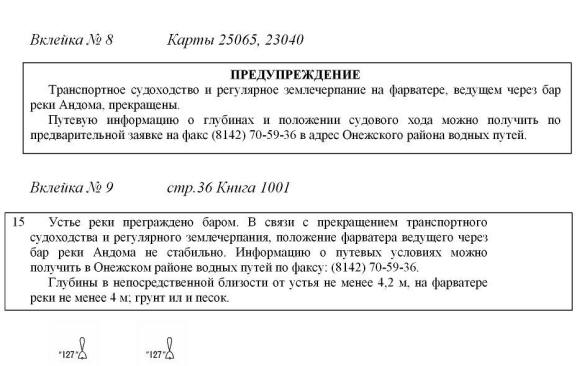

Знаки створа Андомский (61о17/,4 36о24/,0), линию и направление; три пары речных вех зачеркнуть. Поместить предупреждение (вклейка № 8).

Книга 1001

Страница 36: 1) Фотографию устья реки Андома (между строк 14 и 15) зачеркнуть вместе с относящимися к ней надписями.

2) Строки 15-19 откорректировать прилагаемой вклейкой № 9.

Страница 37: 1) В 1 строке сверху «2,5 м» исправить на «1 м».

2) В строках вычеркнуть предложение с «Габариты…» по «…предприятий».

3) Текст в строках 9-12 зачеркнуть.

Книга 2001

Страница 22: №№ 80 и 81 все сведения в графах 1-5 зачеркнуть.

ОБЪЯВЛЕНИЯ:

1. В 2008 году переиздана «Карта реки Водла. От поселка Подпорожье до устья», считать непригодными для навигационных целей «Карту реки Водла. От поселка Подпорожье до устья» 1991 и 1992 годов издания.

2. В связи с прекращением регулярного судоходства на нижеперечисленных участках водных путей, плавучие знаки выставляются только по предварительной заявке судовладельцев:

ü губа Шуньга - карты 25086, 23043;

ü на подходе к причалу Толвуя - карта 23043;

ü на Палеостровском фарватере - карта 23043 и на подходе с юга к причалу села

Кузаранда - карта 28097, относительно буя и бочки. Вехи на этих участках путей

выставляются с открытием навигации;

ü на заходе в Чёлмужскую губу - карты 28097, 23043;

ü губа Типиницкая - карты 25080 и 23042;

ü губа Уницкая (от Калийнаволокского створа до створа Половинный) - карта 25091;

ü Восточный фарватер (от Тубского створа до Чуростровского створа) – карты 25080,

ü 25081, 23042;

ü губа Мат – карта 25092;

ü губы Ял и Пиньгуба – карты 25093, 25094, 25063;
